Wechselrichter mit EUE, Bypass und Redundanz


Diese Wechselrichter sind in getakteter Technik (PWM) mit IGBT / MOS-Fet aufgebaut und liefern eine reine Sinus-Spannung, THD-U kleiner 3%. Die interne Regelung der Wechselrichter wird durch einen Controller überwacht und gesteuert. Es stehen auch Ausführungen mit entsprechenden DC-Filter zur Reduzierung der eingangsseitigen Stromwelligkeit zur Verfügung. Der AC-Ausgang weisst eine galvanische Trennung auf.


Ausführungen mit Netzumschaltung, EUE oder elektomechanisch sind erhältlich. Aufbau in n+1 technik 1-Phasig oder Master/Slave in 3-Phasige Ausführung. Eine Vielzahl an erweiterbaren Optionen runden diese Produktreihe ab. Informieren Sie sich über unsere Möglichkeiten für Ihren Anwendungsfall.


Die Wechselrichter sind für DC-Spannungen bis 750V DC lieferbar. Digitale Schnittstelle RS485 / LAN für eine Fernabfrage sind erhältlich.


Ausführungen mit 1-Phasigen oder 3-Phasigen AC-Ausgang bis 100kVA.

  • DC-Eing. 24V bis 750V
  • Eing./Ausg. Überwachung
  • Kurzschlussfest
  • Überlastfähig je nach
    Auslegung 1,5-5fach
  • 1-Ph bis 35kVA
  • 3-Ph bis 100kVA
  • AC-Ausg. 50Hz, 60Hz,
    16,66Hz, 400Hz bis 800Hz
  • Master / Slave
  • n+1 Redundant
  • Schutzart bis IP54
  • verschiedene
    Gehäusetechniken

Technische Daten der verschiedenen Wechselrichter als PDF bitte auswählen und anklicken


  • 1-Ph. Wechselr.

  • 3-Ph. Wechselr.

  • 1-Ph. mit EUE

  • 3-Ph. mit EUE

  • 1/3-Ph. mit Mu

  • 1-Ph. Redundant

  • 3-Ph. Master-Slave

Weitere Spannungs- und Leistungswerte erfragen Sie bitte per Mail unter info(at)kselektronik.de

Oder senden Sie uns Ihre Anfrage zu Ihrem Bearf an Stromversorgung / Überwachung.

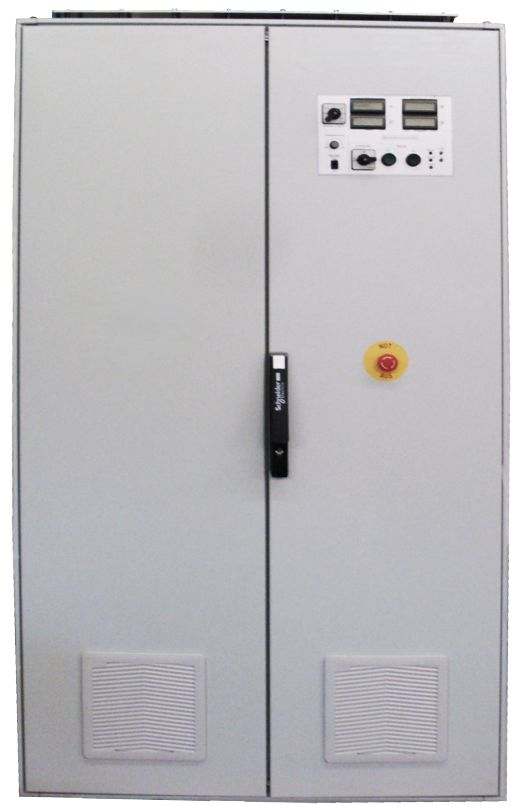

Wechselrichter 3phasig

Wechselrichter 3-Ph

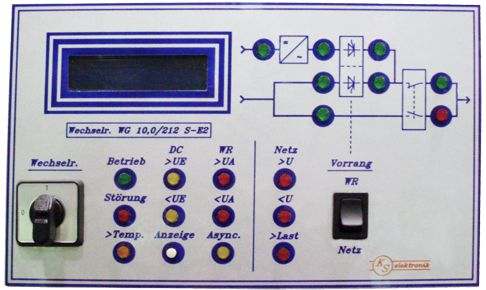

Anzeigefeld Wechselrichter mit EUE

Bedienfeld EUE

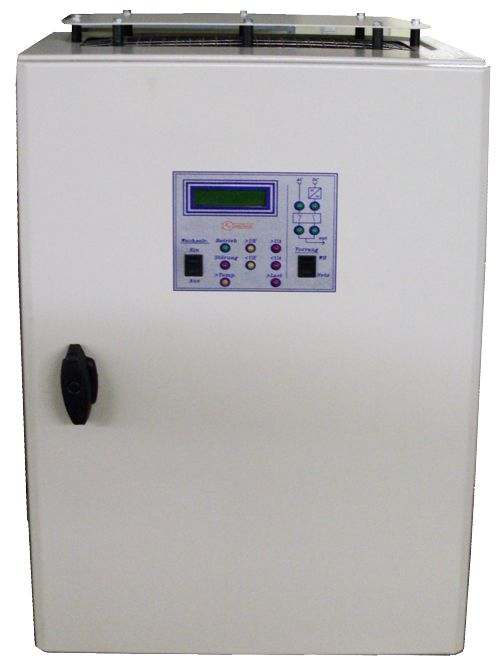

Wandgehäuse Inverter Mu1

Wandgehäuse

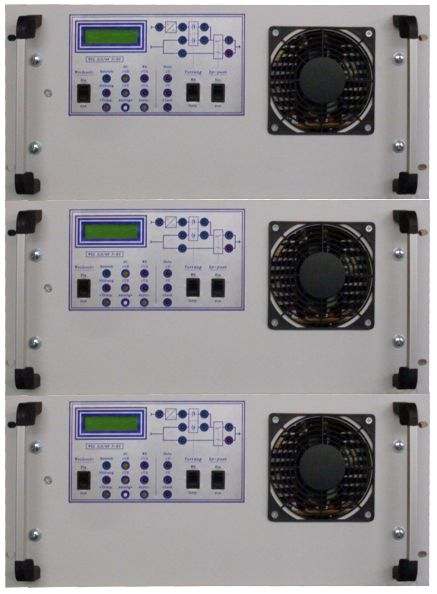

3x DC-AC Converter EUE 19Zoll

Wechselr. EUE 19"

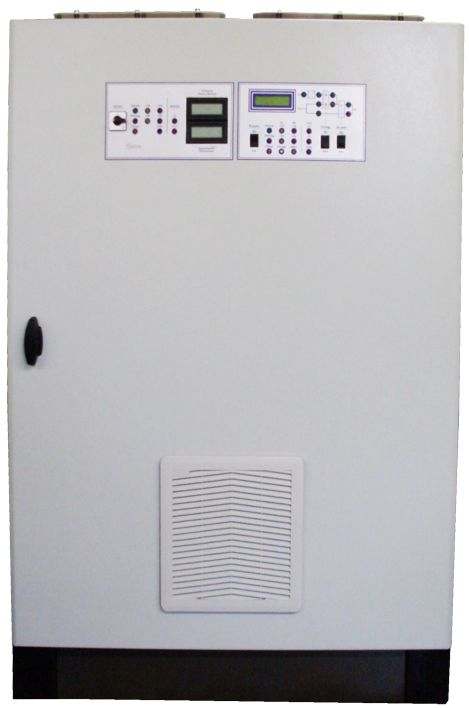

Gleichrichter und Wechselrichter Standschrank

Standschrank WR+GL

Der weiterer Ausbau der Wechselrichter ist mit verschiedenen Zusatzeinrichtungen möglich z.B.

  • Ausbau als USV-System
  • Zentrales Fehlerspeichersystem
  • AC-Grenzstrom
    Überwachung
  • AC-Unterverteilung
  • AC ISO-Wächter
  • Automatische DC-Aufladesteuerung
  • DC-Filtertechnik
    (Welligkeitsreduzierung)
  • Belastung / Ist-Wertausgabe RS485
  • Selektive Sicherungsauslösung

Entsprechend der Leistung und Ausstattung stehen auch 1-Phasige Systeme in transformatorloser Ausführung zur Verfügung. Systeme mit einstellbarer Ausgangsfrequenz und Spannung gehören ebenfalls zu unseren Lieferprogramm.
