Wechselrichtersystem ohne Transformator
Die trafolosen Wechselrichter werden eingesetzt wenn ein geringes Eigengewicht gefordert wird und / oder die Ausgangsfrequenz in einem weiten Bereich regelt werden soll z.B. 45Hz bis 800Hz. Ausgangsseitig wird eine reine Sinus-Spannung zur Verfügung gestellt.
Der interne Aufbau erfolgt in getakteter Technik (PWM) mit IGBT / MOS-Fet. Die Regelung wird durch einen Controller überwacht und gesteuert. Zwischen DC-Eing. und AC-Ausg. besteht keine galvanische Trennung.
Diese 1-Phasigen Wechselrichter können auch mit einer Netzumschaltung, EUE oder elektomechanisch ausgerüstet werden. In Verbindung mit einem Solar DC-Wandler (DCP) und Speicherbatterie kann auch eine Insel-Stromversorgung aufgebaut werden. Eine Vielzahl an erweiterbaren Optionen runden diese Produktreihe ab. Informieren Sie sich über unsere Möglichkeiten für Ihren Anwendungsfall.
Die DC-Nennspannung richtet sich nach der AC-Ausgangsspannung. Z.B. bei 230V AC ist eine DC-Nennspannung von 384V empfehlenswert.
Die trafolosen Wechselrichter sind mit digitaler Schnittstelle RS485 / LAN für die Fernabfrage erweiterbar.
Ausführung 1-Phasig bis zu 30kVA je nach DC-Eingang / AC-Ausgang. Mit einem vorgeschalteten getakteten DC-DC Wandler kann der DC-Eingangsbereich erweitert und eine galvanische Trennung erreicht werden.
- DC-Eing. bis 900V je
nach AC-Ausgang - Eing./Ausg. Überwachung
- Kurzschlussfest
- Überlastfähig je nach
Auslegung 1,5-5fach - 1-Ph bis 35kVA
- AC-Ausg. 45Hz bis 800Hz,
fest oder variabel - DC-Eingangsfilter
- Black-Starteinrichtung
- Schutzart bis IP54
- verschiedene
Gehäusetechniken
Technische Daten der trafolosen Wechselrichter als PDF bitte anklicken
Wechselr. ohne Trafo
Die verfügbaren Spannungs- und Leistungswerte erfragen Sie bitte per Mail unter info(at)kselektronik.de
Oder senden Sie uns Ihre Anfrage zu Ihrem Bearf an Wechselrichter / Stromversorgung.

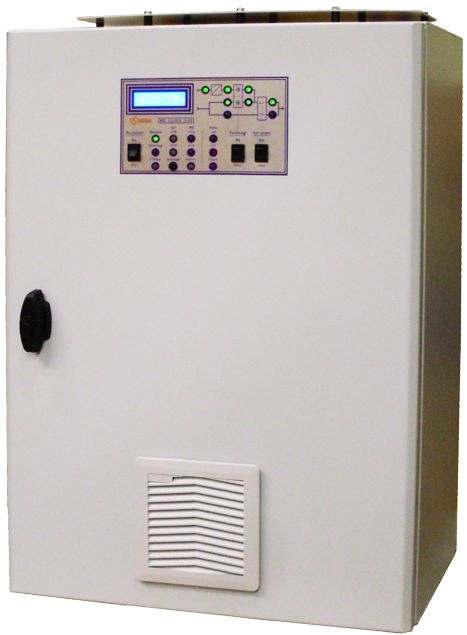

WGLC-S/TL 5kVA EUE
Bedienfeld EUE

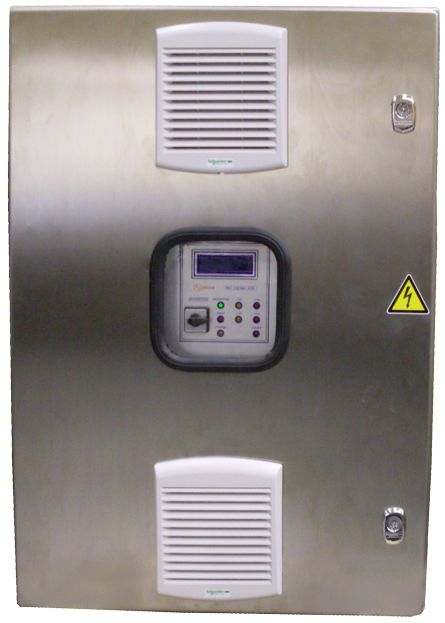

Edelstahlt IP54

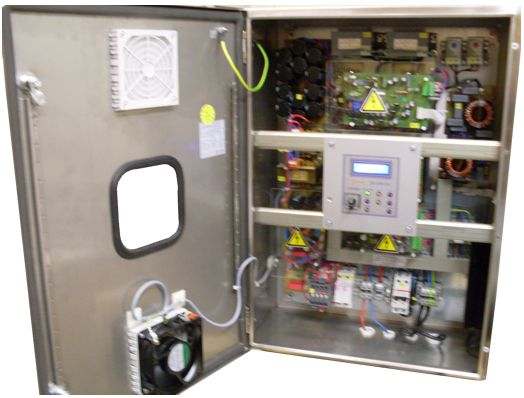

Innenansicht
Ein Ausbau der Wechselrichter ist mit einer Vielzahl an Zusatzeinrichtungen möglich z.B.
- Ausbau als USV-System
- AC-Grenzstrom-
überwachung - AC-Unterverteilung
- AC ISO-Wächter
- Automatische DC-Aufladesteuerung
- DC-Filtertechnik
(Welligkeitsreduzierung) - Belastung / Ist-Wertausgabe RS485
- Selektive Sicherungsauslösung
Neben unseren Standardlösungen gehören auch Spezialanfertigungen zu unseren täglichen Aufgaben. Auch bei den speziellen Einrichtungen bieten wir ebenfalls die Verfügbarkeit / Support >10Jahre.
