DC-Kreisüberwachung und Anlagensteuerung mit DCS-1
Mit der "DCS-1" kann eine oder mehrere parallele Gleichrichter über die integrierte Ladeautomatik überwacht und gesteuert werden. Die Spannungen und Ströme auf der Gleichrichter, Batterie und Verbraucherseite werden Überwacht und einzeln gemeldet. Das System überwacht die komplette DC-Seite, und es sind keine zusätzlichen Spannungsrelais oder Ladeautomatik je Gleichrichter mehr erforderlich.
Unter Verwendung eines ISO-Wächter und einer Batteriekreisüberwachung ist der DC-Kreis vollständig überwacht. Die DCS-1 wird in die DC-Anlage (Gleichrichter) integriert und arbeitet eigenständig als übergeornetes System. Die Ladeautomatik kann im manuellen oder automatischen Modus betrieben werden.
Die Überwachungs-Schwellwerte und die Ladeautomatik kann jederzeit angepasst oder geändert werden. Alle Strom und Spannungswerte können in der LCD-Anzeige abgelesen werden. Grenzwet Über.- oder Unterschreitungen werden optisch über LED´s und über 8 Stück Meldekontakte gemeldet.
Das DCS-1 DC-ControlSystem ist für alle Spannungsebenen einsetzbar.
Die gewünschten Überwachungswerte und die Ladeautomatik kann menügeführt dierekt am System ohne Konfigurationssoftware eingestellt werden. Durch eine Erweiterung mit digital Schnittstelle wie RS485 / LAN ist eine externe Abfrage möglich.
Einige Funktionsmerkmale der DCS-1 in Kurzform
- Systemspannung von
24V bis 384V - Batterie mit 8x Schwellwerte
- Batterie Lade und
Entlade Erkennung - Verbraucher mit 4x Schwellwerte
- Gleichrichter Ladeautomatik
Spannung / Zeitgesteuert - Ladeautomatik manuell
oder automatisch
- Spannung Strom
und Zeitanzeige - Batterie V/A Anzeige
- Verbraucher V/A Anzeige
- Gleichrichter V/A Anzeige
- Einstellung der Spannungs
und Zeitgrenzen - Übergeornetets System
Anlagen Integration
Funktionen und Daten als PDF bitte hier klicken
"DCS-1 DC-ControlSystem"
Weitere Spannungs und Stromwerte erfragen Sie bitte per Mail unter info(at)kselektronik.de
Oder senden Sie uns Ihre Aufgabenstellung zu Ihrer gewünschten Überwachung.

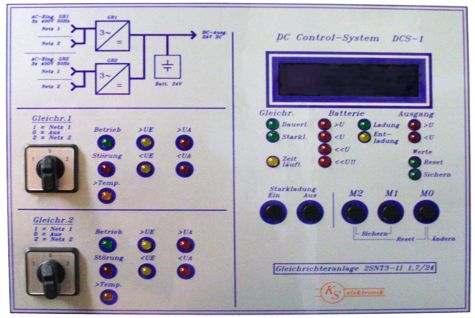

DCS-1 mit 2x Gleichrichter
Isolierte Mod-Bus
DCS-1
DC-ControlSystem
Eine Modifikation, Anpassung und Support der Systeme ist durch unser Entwicklungs.- und Fertigungsteam jederzeit möglich. Von der Planung bis zur konpletten Lieferung der funktionsfähigen Einrichtung ist die KS elektronik GmbH Ihr Ansprechpartner.
