Frequenzwandler "FQW" AC-Versorgung mit
variabler Frequenz / Spannung
Zur AC-Versorgung von Einrichtungen, die eine andere Frequenz/Spannung benötigen als das vorhandene Hausnetz zur Verfügung stellt, werden diese Frequenzwandler eingesetzt. Wenn eine hohe Genaugigkeit und Stabilität von Frequenz und Spannung für die AC-Verbraucher erforderlich sind bieten diese Frequenzwandler eine maximale Abweichung von unter 1%. Ausgangsseitig sind die Frequenzwandler 1-Phasig, 3-Phasig oder umschaltbar von 1-Ph auf 3-Ph Betrieb erhältlich und liefern eine reine Sinusausspannung. Der AC-Ausgang ist galvanische getrennt.
Ausführungen mit fester Spannung und Frequenz wie auch variablen Werten mit der Genauigkeit von unter 1%. Frequenzwandler mit umschaltbarer Betriebsart 1/3-Phasenbetrieb bieten die Möglichkeit zB. bei einem 3x 10kVA System 3-Phasige AC-Verbraucher und 1-Phasige Verbraucher auf einer Phase mit 30kVA zu versorgen. Durch unsere weiteren Optionen sind die Frequenzwandler für jede Anwendung einsetzbar. Informieren Sie sich über unsere Möglichkeiten für die verschiedene Anwendungsfälle.
Die Frequenzwandler sind für unterschiedliche Netze einsetzbar z.B. Flugzeug-Bordnetz, U-Bootnetze, Europäische Netz, Amerkikanische, Kanadische, Asiatische und viele weitere Netze und Netzformen wie TN-C, TN-S, TT, TN-C-S usw. bis zu einer Leistung von 50kVA lieferbar.
Digitale Schnittstelle RS485/LAN für Soll-Wert Vorgabe, Ist-Werte Ausgabe und Start/Stop Funktion für die automatisierte Prüfanwendung sind erhältlich.
Ausführungen mit 1-Ph, 3-Ph oder kombiniert bis 50kVA.
- AC-Eing. 110V bis 690V
- AC-Eing. 16,66Hz bis 400Hz
- Eing./Ausg. Überwachung
- Kurzschlussfest
- Überlastfähig je nach
Auslegung 1,2-3fach - 1-Ph bis 40kVA
- 3-Ph bis 50kVA
- AC-Ausg. 50Hz, 60Hz,
16,7Hz, 400Hz, 800Hz - Umschaltbar 1-Ph/3-Ph
- Einstellbereich z.B.
45Hz-65Hz, 50V-260V - Automstisierte Prüfeinrichtung
- Schutzart bis IP53
- verschiedene
Gehäusetechniken
Technische Daten der Frequenzwandler als PDF bitte auswählen und anklicken
1-Ph. Frequenzw.
3-Ph. Frequenzw.
Standardmässig sind die Konfigurationen zwischen Eingang und Ausgang wie
1-Ph auf 1-Ph, 1-Ph auf 3-Ph, 3-Ph auf 1-Ph und 3-Ph auf 3-Ph erhältlich.
Weitere Spannungs- und Leistungswerte erfragen Sie bitte per Mail unter info(at)kselektronik.de
Sie können uns auch Ihre Anforderungen zu Ihren Stromversorgung/Überwachung zusenden.
FQW 50kVA 3-Ph

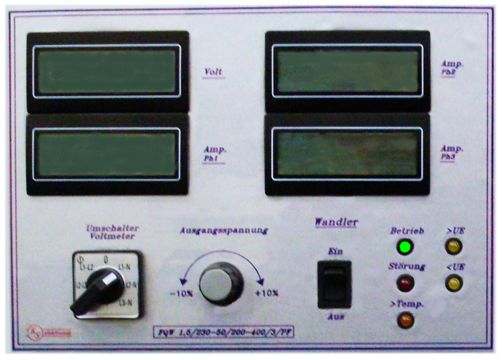

Bedienfront

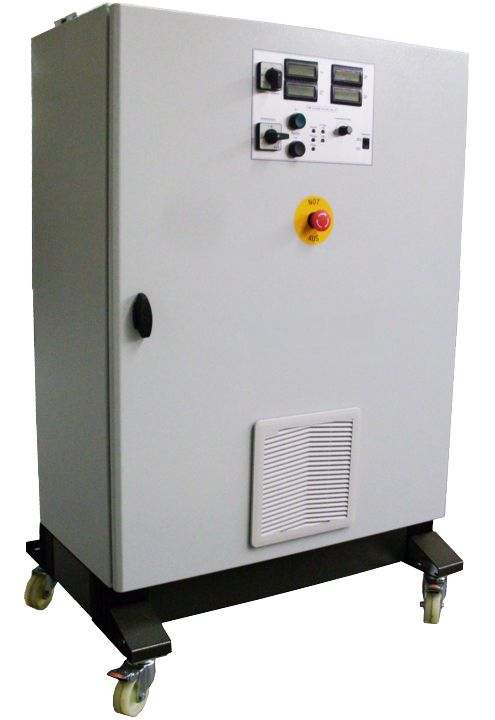

mobile Ausführung

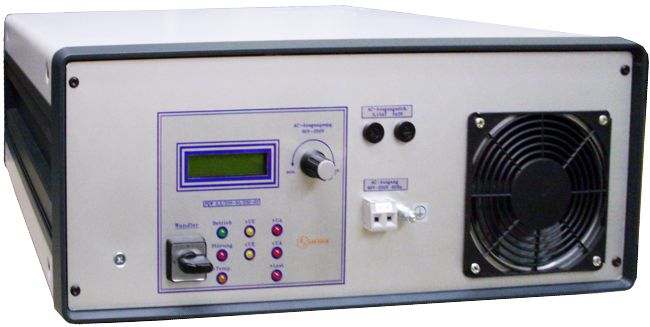

Tischgehäuse Labor

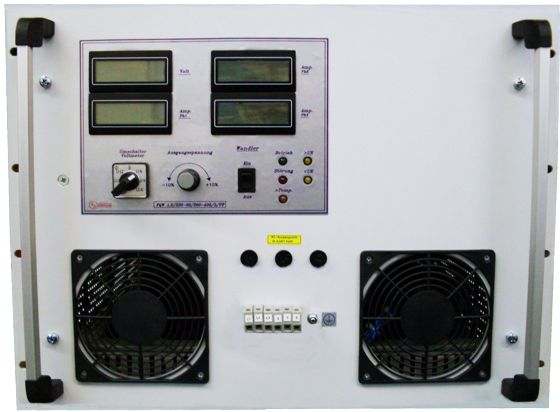

19" Einschub 3-Phasig
Ein Ausbau der Frequenzwandler ist mit mehreren Zusatzeinrichtungen möglich z.B.
- Umschaltbare Betriebsart
1Ph/3Ph Betrieb - externe Start/Stop
- Sens-Leitungen
- AC-Unterverteilung
- AC ISO-Wächter
- externe Soll-Wert Vorgabe
- externe Ist-Wert Auagabe
- verschiedene Schnittstellen
- AC-Überlast Überwachung
- Selektive Sicherungsauslösung
Entsprechend der Leistung und Ausstattung sind auch 2-Phasige Systeme mit abweichendem Phasenwinkel möglich. Frequenzwandler sind die optimale Lösung für Prüfeinrichtungen ob manuelle oder automatisierte Betriebsart.
